Hướng Dẫn Thiết Kế Hệ Thống Năng Lượng Mặt Trời Tối Ưu Hiệu Suất Cho Gia Đình Và Xưởng
Hướng dẫn chi tiết thiết kế hệ thống điện mặt trời tối ưu hiệu suất – từ khảo sát, chọn pin, inverter đến sơ đồ lắp đặt.
Mở đầu
Một hệ thống điện mặt trời hoạt động hiệu quả không chỉ nhờ chất lượng tấm pin mà còn phụ thuộc vào cách thiết kế và bố trí tổng thể.
Nếu lắp sai hướng, sai góc nghiêng, hoặc chọn inverter không đúng công suất, hiệu suất có thể giảm tới 15–25%.
Bài viết này từ congnghemaytinh.com tại Châu Thành, Tiền Giang sẽ hướng dẫn bạn thiết kế hệ thống NLMT tối ưu, vừa tiết kiệm chi phí vừa đạt hiệu năng cao nhất.
1. Khảo sát hiện trạng mái và vị trí lắp đặt
- Xác định hướng mái: ưu tiên hướng Nam (đón nắng cả ngày).
- Góc nghiêng tối ưu: 10–15° so với mặt phẳng ngang.
- Kiểm tra bóng che từ cây, ăng-ten, bồn nước.
- Đảm bảo khung giàn cố định chắc chắn, tránh rung lắc khi gió mạnh.
Mẹo: Có thể dùng app “Sun Position” để mô phỏng hướng nắng cả năm.
2. Chọn công suất hệ thống phù hợp
| Mức tiêu thụ điện | Công suất đề xuất | Mục tiêu |
|---|---|---|
| 10–15 kWh/ngày | 3–5 kWp | Gia đình nhỏ |
| 20–30 kWh/ngày | 6–8 kWp | Nhà lớn, cửa hàng |
| 50–100 kWh/ngày | 10–20 kWp | Xưởng, trang trại |
- Inverter chọn công suất ≈ 90% tổng pin.
- Nên chia pin thành 2–3 chuỗi MPPT để giảm tổn hao khi có bóng râm cục bộ.
3. Thiết kế sơ đồ điện & chọn dây dẫn
- Dây DC: tiết diện ≥ 4mm² cho khoảng cách < 20m.
- Dây AC: theo dòng tải thực tế, tối thiểu 6mm².
- Cầu chì DC, CB AC cần đạt chuẩn chống cháy (MC4 fuse).
- Nối đất toàn hệ thống theo tiêu chuẩn điện mặt trời IEC 62548.

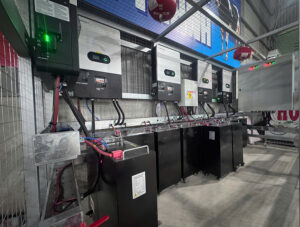

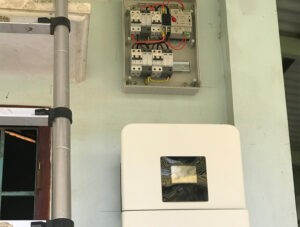

H2: 4. Bố trí inverter và thiết bị bảo vệ
- Inverter nên đặt nơi thoáng mát, tránh ánh nắng trực tiếp.
- Tủ điện chống nước (IP65) cho khu vực ngoài trời.
- Dây tín hiệu RS485/Wi-Fi nên cách xa dây nguồn AC.
Gợi ý: Nếu hệ thống lớn (>20kWp) nên dùng tủ tổng có CB và SPD bảo vệ chống sét lan truyền.
5. Kiểm tra hiệu suất sau lắp đặt
- Đo điện áp chuỗi pin – chênh lệch ≤ 2%.
- Theo dõi hiệu suất inverter qua app hoặc web giám sát.
- Ghi log sản lượng 7–10 ngày đầu để hiệu chỉnh.
Kết luận
Một hệ thống được thiết kế đúng kỹ thuật sẽ ổn định, hiệu suất cao, tuổi thọ lâu dài và giảm chi phí bảo trì.
Nếu bạn đang chuẩn bị lắp đặt, congnghemaytinh.com có thể khảo sát và lên bản vẽ sơ đồ điện chi tiết miễn phí tại Châu Thành – Tiền Giang.
